关键词：轴向型波纹管,外压式波纹管,轴向型外压式波纹补偿器

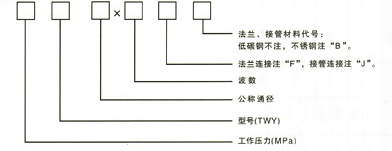

举例：0.6TWY500×8JB

表示：公称通径为500mm，工作压力为0.6MPa(6kg/cm2)波数为8个，不锈钢管连接的轴向型外压式波纹补偿器。

注：疏水口的设置按用户要求。





轴向型外压式波纹补偿器主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点

三、轴向型外压式波纹补偿器对支座作用力的计算：（不考虑温度对补偿量及刚度的修正）



例：一碳钢管路，公称通径500mm，工作压力0.6MPa；介质温度350°C ，环境最低温度-10°C，安装温度为20°C，管线长如图，疲劳破坏次数要求3000次。



要安装一轴向型波纹管补偿器，试计算补偿器对支座的作用力。

外压补偿器一般安装位置如下（图示）：

解：

（1）热变形计算：△L=a·t·L=0.0133×360×30=143.6mm

（2）根据使用条件和热变形计算数据，查样本可选用0.6TWY500×8F，N=3000次，X0=192mm Kx=272N/mm。



(不做预变形)



（3）A、B管架受轴向力：

内压推力：Fp=100·P·A=100×0.6×3167=190020N

轴向弹力：Fx=Kx·X\272×143.6=39059.2N

Fz=Fp+Fx=190020+39059.2=229079N
