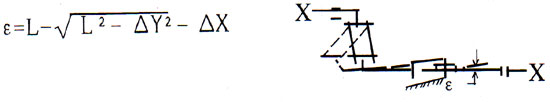

1、装在管道弯头附近的横向型补偿器，两端各高一导向支座，其中一个宜是平面导向管座，其上、下活动间隙按下式计算：
ε-活动间隙（mm）；
L-补偿器有效长度（mm）；
△Y-管段热膨胀量（mm）；
△X-不包括L长度在内的垂直管段的热膨胀量（mm）；
2、角向型补偿器宜两个或三个为一组配套使用，用以吸收管道的横向位移，对Z形和L形管段两个固定管架之间，只允许安装一个横向型补偿器或一组角向型补偿器。 此时平面铰链销的轴线必须垂直于弯曲管段形成的平面（万向铰链补偿器不受此限制）。
装有一组铰链补偿器的管段，其平面导向架的间隙ε亦可按上式计算。
但是L长度应为两补偿器铰链轴之间的距离，△X是整个垂直管段的热膨胀量。
3、补偿器两侧的导向支座应接近补偿器，支座的型式应使补偿器能定向运动。
|
