泵用波纹金属软管BJR型号及参数表
发布人：河北伟业波纹管 发布日期：2011-7-18 11:01:22

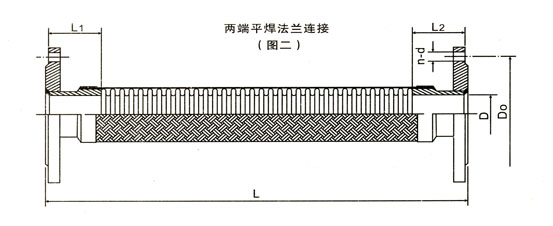

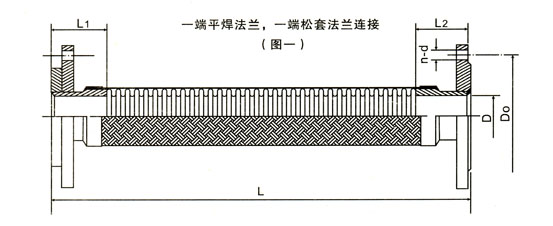

一、泵用波纹金属软管（图一、图二）
在工程中采用的泵和压缩机等设备，工作状态下它们会产生振动和噪音，危及工程质量和人体健康。
金属软管具有良好的隔振降噪作用，在泵和压缩机等设备进出口处安装一定长度的金属软管。
可以减振降噪提高工程质量和使用寿命。
说明：

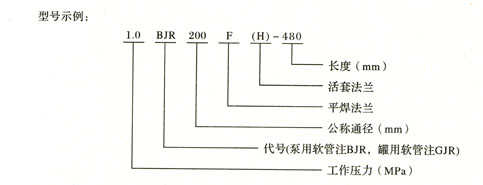

（1）连接型式两端采用平焊法兰时，型号示例中法兰项标注F；一端用平焊法兰，另一端用活套法兰时标注一FH。
（2）金属软管的管体和网套材料为不锈钢（1Cr18Ni9Ti,0Cr19Nig)。
（3）法兰材质一般为碳钢，如要求用不锈钢，则在型号示例法兰项标注BF或BFH即可；平焊法兰连接尺寸按标准JB81-59，活套法兰按标准JB83-59，亦可按用户要求设计制做。
（4）法兰采用碳钢时，金属软管的工作温度为-20～450℃，采用不锈钢时，工作温度为-196～600℃
（5）产品长度，亦可根据用户要求进行制做。
泵用波纹金属软管BJR系列参数表
|
序
号 |
公称
通径 DN mm |
公称
压力 PN MPa |
软管代号
|
长度
L mm |
备注
|
|
|
1
|
40
|
1.6
|
1.6BJR40F
|
1.6BJR40FH
|
200
|
|
|
2.5
|
2.5BJR40F
|
2.5BJR40FH
|
||||
|
4.0
|
4.0BJR40F
|
4.0BJR40FH
|
||||
|
2
|
50
|
1.6
|
1.6BJR50F
|
1.6BJR50FH
|
250
|
|
|
2.5
|
2.5BJR50F
|
2.5BJR50FH
|
||||
|
4.0
|
4.0BJR50F
|
4.0BJR50FH
|
||||
|
3
|
65
|
1.6
|
1.6BJR65F
|
1.6BJR65FH
|
300
|
|
|
2.5
|
2.5BJR65F
|
2.5BJR65FH
|
||||
|
4.0
|
4.0BJR65F
|
4.0BJR65FH
|
||||
|
4
|
80
|
1.6
|
1.6BJR80F
|
1.6BJR80FH
|
340
|
|
|
2.5
|
2.5BJR80F
|
2.5BJR80FH
|
||||
|
4.0
|
4.0BJR80F
|
4.0BJR80FH
|
||||
|
5
|
100
|
1.6
|
1.6BJR100F
|
1.6BJR100FH
|
380
|
|
|
2.5
|
2.5BJR100F
|
2.5BJR100FH
|
||||
|
4.0
|
4.0BJR100F
|
4.0BJR100FH
|
||||
|
6
|
125
|
1.6
|
1.6BJR125F
|
1.6BJR125FH
|
420
|
|
|
2.5
|
2.5BJR125F
|
2.5BJR125FH
|
||||
|
4.0
|
4.0BJR125F
|
4.0BJR125FH
|
||||
|
7
|
150
|
1.6
|
1.6BJR150F
|
1.6BJR150FH
|
450
|
|
|
2.5
|
2.5BJR150F
|
2.5BJR150FH
|
||||
|
4.0
|
4.0BJR150F
|
4.0BJR150FH
|
||||
|
8
|
200
|
1.0
|
1.0BJR200F
|
1.0BJR200FH
|
480
|
|
|
1.6
|
1.6BJR200F
|
1.6BJR200FH
|
||||
|
2.5
|
2.5BJR200F
|
2.5BJR200FH
|
||||
|
9
|
250
|
1.0
|
1.0BJR250F
|
1.0BJR250FH
|
510
|
|
|
1.6
|
1.6BJR250F
|
1.6BJR250FH
|
||||
|
2.5
|
2.5BJR250F
|
2.5BJR250FH
|
||||
|
10
|
300
|
1.0
|
1.0BJR300F
|
1.0BJR300FH
|
540
|
|
|
1.6
|
1.6BJR300F
|
1.6BJR300FH
|
||||
|
2.5
|
2.5BJR300F
|
2.5BJR300FH
|
||||
|
11
|
350
|
1.0
|
1.0BJR350F
|
1.0BJR350FH
|
570
|
|
|
1.6
|
1.6BJR350F
|
1.6BJR350FH
|
||||
|
2.5
|
2.5BJR350F
|
2.5BJR350FH
|
||||
|
12
|
400
|
1.0
|
1.0BJR400F
|
1.0BJR400FH
|
600
|
|
|
1.6
|
1.6BJR400F
|
1.6BJR400FH
|
||||
|
2.5
|
2.5BJR400F
|
2.5BJR400FH
|
||||
|
13
|
450
|
1.0
|
1.0BJR450F
|
1.0BJR450FH
|
630
|
|
|
1.6
|
1.6BJR450F
|
1.6BJR450FH
|
||||
|
2.5
|
2.5BJR450F
|
2.5BJR450FH
|
||||
|
14
|
500
|
1.0
|
1.0BJR500F
|
1.0BJR500FH
|
650
|
|
|
1.6
|
1.6BJR500F
|
1.6BJR500FH
|
||||
|
2.5
|
2.5BJR500F
|
2.5BJR500FH
|
注：泵用金属软管法兰采用JB81-59供货,也可根据用户要求其它标准供货。
