转炉用顶吹氧波纹金属软管 在炼钢行业中，转炉氧枪与输氧管道之间原为橡胶软管连接，但容易爆炸，危及人身设备安全、且使用寿命短、更换频繁，影响生产，因而近几年多改为金属软管。 我公司与首钢等单位共同研制转炉用顶吹氧金属软管，其波纹管为环形波，经两年多的使用经验，在高温高压、高流速、高粉尘的恶劣条件下使用满足转炉炼钢工艺要求。 该输氧软管也可用作转炉氧枪冷却水管及平炉吹氧软管。 说明： （１）平焊法兰标准为JB81-59，松套法兰标准为JB83-59，也可根据用户要求设计制造。 （２）材质为碳钢（Q235-1），连接形式代号为FH；不锈钢时，为BFH。 （３）工作温度-196℃～+450℃，L长度可根据用户要求确定。

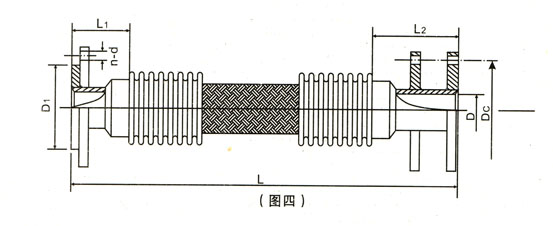

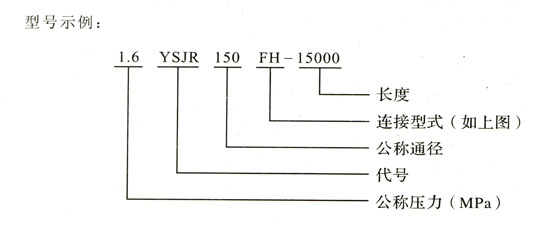

转炉用吹氧波纹金属软管YSJR系列
序
号 | 公称
通径
DN
mm | 公称
压力
DN
MPa | 软管代号 | 平焊法兰JB81-59
松套法兰JB83-59 | 接头长度 | 最小
弯曲
半径
R | 供货
长度
L | 碳钢法兰 | 不锈钢法兰 | D1 | n-d | L1 | L2 | 1 | 50 | 1.6 | 1.6YSJR50FH | 1.6YSJR50BFH | 125 | 4-Φ18 | 250 | 75 | (14-19)DN | 按
需
供
货 | 2.5 | 2.5YSJR50FH | 2.5YSJR50BFH | 2 | 60 | 1.6 | 1.6YSJR60FH | 1.6YSJR60BFH | 145 | 4-Φ18 | 250 | 90 | 2.5 | 2.5YSJR60FH | 2.5YSJR60BFH | 8-Φ18 | 3 | 65 | 1.6 | 1.6YSJR65FH | 1.6YSJR65BFH | 145 | 4-Φ18 | 250 | 90 | 2.5 | 2.5YSJR65FH | 2.5YSJR65BFH | 8-Φ18 | 4 | 80 | 1.6 | 1.6YSJR80FH | 1.6YSJR80BFH | 160 | 8-Φ18 | 260 | 90 | 2.5 | 2.5YSJR80FH | 2.5YSJR80BFH | 5 | 100 | 1.6 | 1.6YSJR100FH | 1.6YSJR100BFH | 180 | 8-Φ18 | 450 | 90 | 2.5 | 2.5YSJR100FH | 2.5YSJR100BFH | 190 | 8-Φ23 | 6 | 125 | 1.6 | 1.6YSJR125FH | 1.6YSJR125BFH | 210 | 8-Φ18 | 470 | 90 | 2.5 | 2.5YSJR125FH | 2.5YSJR125BFH | 220 | 8-Φ25 | 7 | 150 | 1.6 | 1.6YSJR150FH | 1.6YSJR150BFH | 240 | 8-Φ23 | 500 | 90 | 2.5 | 2.5YSJR150FH | 2.5YSJR150BFH | 250 | 8-Φ25 | 8 | 175 | 1.6 | 1.6YSJR175FH | 1.6YSJR175BFH | 270 | 8-Φ23 | 500 | 90 | 2.5 | 2.5YSJR175FH | 2.5YSJR175BFH | 280 | 12-Φ25 | 9 | 200 | 1.6 | 1.6YSJR200FH | 1.6YSJR200BFH | 335 | 12-Φ23 | 500 | 90 | 2.5 | 2.5YSJR200FH | 2.5YSJR5200BFH | 360 | 23-Φ25 |
说明： 金属软管长度按工程实际情况确定。 例如：某钢厂100吨转炉需输氧软管，工作压力1.0MPa，最大行程8M原橡胶管DN=100mm，计算软管长度。 选工程通径DN=125。 （公称通径比原橡胶管大一通径规格）。 Ｒ=17X125=2125 Ｌ=4R+0.SS+L1+L2=4X2125+0.5X4000+470+90=13060（mm） 金属软管订货长度为13060mm |
