储罐用波纹金属软管系列及参数表
发布人：河北伟业波纹管 发布日期：2011-7-18 11:01:22

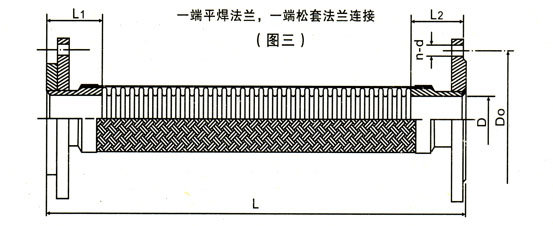

储罐用波纹金属软管系列（图三）
在储罐进出口管道上加设波纹金属软管，以吸收地震引起的管系位移和储罐下沉引起的位移。
1、储罐用波纹金属软管和波纹补偿器的工作温度不超过400℃，工作压力不超过2.5MPa。
2、当管道通径小于等于Φ400MM时，一般选用波纹金属软管，大于Φ400MM时选用大拉杆横向波纹补偿器比较合适。
3、平焊钢法兰按JB81-59本标准：松套法兰按JB83-59标准，如按其它标准，请予说明。
4、软管长度按表3选取。
由于储罐用软管使用工况比较复杂和恶劣。
因此软管比一般场合应用的长些。
表3 金属软管的横向位移量Y
|
序
号 |
公称
通径 Dn mm |
横向位移量Y(mm)
|
|||||||
|
50
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
||
|
所必须的产品长度L(mm)
|
|||||||||
|
1
|
40
|
600
|
800
|
950
|
1000
|
1100
|
1200
|
1300
|
1400
|
|
2
|
50
|
700
|
850
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
|
3
|
60
|
750
|
900
|
1050
|
1150
|
1250
|
1350
|
1450
|
1550
|
|
4
|
65
|
800
|
950
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
|
5
|
80
|
850
|
1050
|
1200
|
1300
|
1450
|
1550
|
1650
|
1750
|
|
6
|
100
|
950
|
1150
|
1350
|
1450
|
1600
|
1750
|
1850
|
1950
|
|
7
|
125
|
1050
|
1250
|
1450
|
1600
|
1700
|
1850
|
1950
|
2050
|
|
8
|
150
|
1100
|
1350
|
1550
|
1700
|
1800
|
1950
|
2050
|
2150
|
|
9
|
200
|
1250
|
1550
|
1750
|
1950
|
2100
|
2200
|
2350
|
2450
|
|
10
|
250
|
1600
|
1950
|
2200
|
2400
|
2600
|
2750
|
2900
|
3050
|
|
11
|
300
|
1850
|
2250
|
2500
|
2750
|
2950
|
3150
|
3300
|
3500
|
|
12
|
350
|
2000
|
2400
|
2700
|
3000
|
3200
|
3400
|
3600
|
3800
|
|
13
|
400
|
2200
|
2500
|
2900
|
3100
|
3400
|
3600
|
3900
|
4100
|
