波纹补偿器附件一曲型管线分段与波纹补偿器选型
工程管路系统设计由于受到各方面的制约是相当复杂的。 但是，任何复杂的管系都可以通过固定管架的设置，将其分成若干形状的相对简单的单独管段。 如：直线型，L、Z、型管段等。 再根据这些相对简单的管段来确定管系的变形补偿来选择补偿器。 补偿器的种类很多，正确的选型非常重要。管系设计一开始既在管系走向，支撑体系（包括固定管架，导向管架等）设计的同时，就要综合考虑补偿器的选型和配置，只有这样才能保证管系的设计安全，合理、可靠和经济。 以波纹管为核心挠性元件的补偿器，在管线上可作轴向，横向和角向三个方向的补偿。 内压补偿器从其性能上看可以作为三个方向的位移，但由于受到套管等附件的限制，往往只能作轴向位移，因此，用户在选用及订货时需注明所需几个方向的位移量，以便正确地选用和供货。 本系列产品中，轴向型补偿器用以吸收管路轴向位移，横向位移补偿器吸收垂直于补偿器轴线的横向位移；小拉杆横向位移补偿器适合于吸收横向位移，也可以吸收轴向，角向和任意三个位移的组合；铰链补偿器以两个或三个配套使用，用以吸收单平面一个方向或多个方向上的横向变形；万向铰链补偿器配套使用，可以在多平面系统中吸收位移。 典型管段与补偿器选型示例： 1、管系管架名称、代号、符号

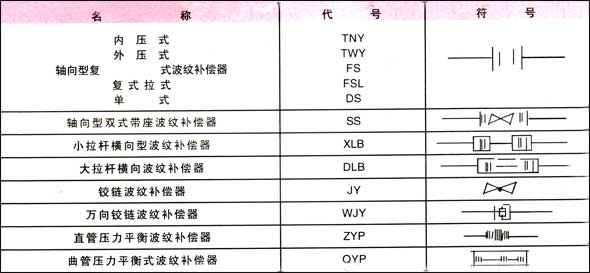

2、补偿器名称、代号、符号

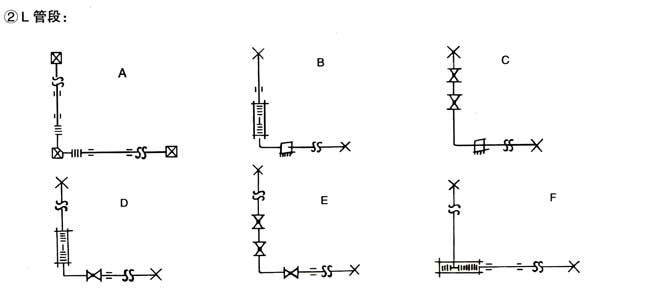

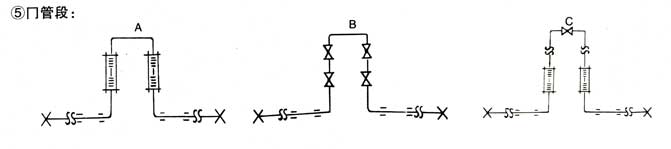

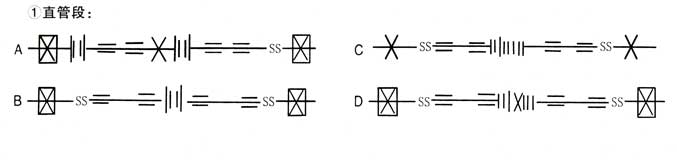

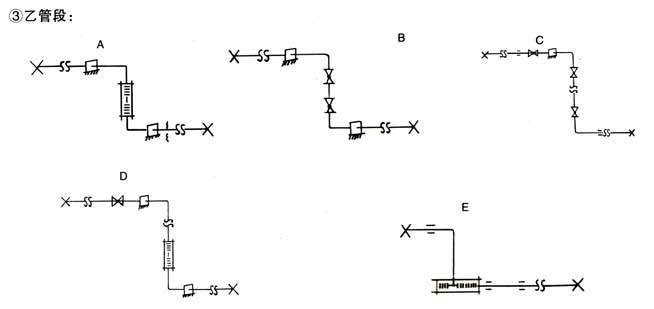

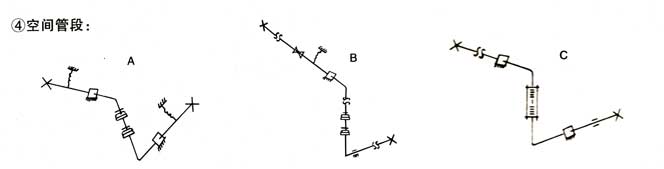

3、示例 |
