百顺牌直埋式膨胀节在供热直埋管道中的设置和特点
发布人:http://www.btbwg.com  发布日期:2018-8-22 9:17:56

金属波纹膨胀节也称波纹补偿器伸缩节,是国内广泛使用的一种管道补偿元件。百顺牌直埋式波纹膨胀节管道补偿器因供热管道的直埋成本低、易安装、体积小、占地面积小、补偿量大等优点而被广泛采用,领先于传统的"π"型等补偿器,得到管道行业认可。
波纹膨胀节、波纹补偿器产品的设计生产涉及材料学、力学、热力学等多种学科,是一个复杂的弹性力学问题,国内目前各制造厂所采用的设计方法和生产方式也不尽相同,因而设计结果和产品使用寿命差异甚远,特别是用直埋供热管道中的波纹补偿器、膨胀节质量和安装差别就更大,甚至导致了管道事故的发生,因此了解、掌握供热直埋管道波纹膨胀节的特点、补偿类型、设置及注意事项因此非常重要。

1.百顺牌直埋式波纹膨胀节、伸缩节的特点
尽管直埋式波纹膨胀节与用于架空和地沟内的普通波纹膨胀节其作用都是用来补偿和吸收因受热而引起的管道膨胀。但是,直埋式波纹膨胀节与普通式波纹膨胀节决不能混同。普通式波纹膨胀节不能浸泡在污水中,更不能直接埋在泥土。因为普通式波纹膨胀节是不锈钢波纹与碳钢经氢弧焊焊接而成,当其浸泡在污水或直埋在泥土里中的氯离子产生电化学腐蚀,加速焊口的破坏降低使用寿命,从而使波纹膨胀节迅速损坏。因此河北伟业波纹管制造有限公司研制的百顺牌直埋式波纹膨胀节、波纹伸缩节及百顺牌一次性直埋波纹膨胀节,由于采取了使波纹管与积水隔绝的措施,从而实现了膨胀节全直埋,使波纹膨胀节、管道补偿器与管道的使用寿命相同。

2.百顺牌直埋式波纹膨胀节、直埋式波纹补偿器的类型
百顺牌直埋式波纹膨胀节按补偿方式分,主要有如下三种。

2.1 百顺牌一次性直埋膨胀节

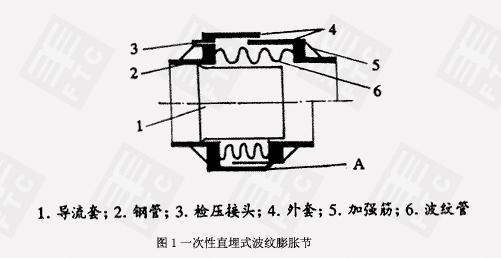

一次性直埋膨胀节结构型式见(图1)其工作原理是将该种产品装在管道上后,给管道加热到要求的温度,管道热伸长,波纹膨胀节被相应压缩,在此状态下将外套4在A环缝处密封焊接,补偿后的膨胀节为刚性整体,用一次性直埋式波纹补偿器、膨胀节补偿了该段管路在设计温差下产生变形,它的作用使管路工作中拉伸或压缩的平衡点处在设计温差下变形总量的中点。使拉伸、压缩应力基本相等,起到降低管路拉伸或压缩变形应力的作用。
