小拉杆横向波纹补偿器(XLB型)型号示例
发布人:河北伟业波纹管   发布日期:2011/7/18 11:01:22

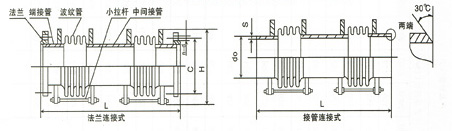

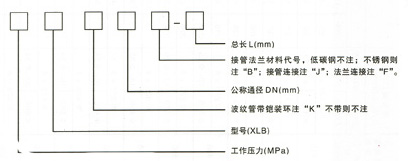

一、型号示例:

      举例:0.6XLB500FB-1500
      表示公称通径为500mm,工作压力为0.6MPa,长度为1500mm,不锈钢法兰连接的小拉杆横向波纹补偿器
二、使用说明:
      小拉杆横向型波纹补偿器除可以补偿弯曲管段的横向位移和角位移,同时也可以补偿轴向位移。样本中所列出的轴向补偿量及横向补偿量(X0、Y0)均为单独用作轴向补偿或横向补偿的最大值,此种情况应分别满足下列关系式:
                    X1£X0                     Y1£Y0
        X1,Y1为单独用作轴向补偿或横向补偿的实际值
       当补偿器同时存在轴向位移和横向位移时,两种补偿量(X1,Y1)的选取应满足下列关系式:

三、小拉杆横向波纹补偿器对支座作用力的计算:
      内压推力:F=100·P·A
      轴向弹力:FX=KX(f·x)
      横向弹力:FY=KY·Y
      弯       矩:M=FY·L
      式       中:KX-轴向刚度   N/mm                KY-横向刚度   N/mm
                        X-轴向实际变形量  mm            Y-横向实际变形量    mm
                        P-工作压力       MPa                  A-波纹管有效面积   cm2(查样本)
                        L-补偿器中点至支座的距离    m
                        f-系数,当“预变形”(包括预变形量X=0)时t=½,当不进行预变形时,f=1.
四、应用举例:(不考虑温度对补偿量及刚度的修正)
        某碳钢管道,公称通径500mm,工作压力0.6MPa,介质温度350℃,环境最低温度-10℃,补偿器安装温度20℃,根据管道布局(如图)需安装一小拉杆横向型波纹补偿器,用以补偿50mm的轴向位移及30mm的横向位移,已知L=5m,补偿器疲劳破坏次数按15000次考虑,试计算支座A的受力。
解:(1)根据管道轴向位移X1=50m
                                 横向位移Y1=30mm
                 查样本可选用0.6XLB500FB-1500
                 该补偿器轴向补偿量:X0=84mm
                                    轴向刚度:KX=282N/mm
                                横向补偿量:Y0=119mm
                                    横向刚度:KY=53N/mm
                 当X1=50mm               Y1=30mm时

           (2)对补偿器进行预变形,预变形量X为:

                要求将补偿器预拉伸21mm安装。
             (3)支座A受力的计算:
                    内压推力:F=100·P·A=100×06×2445=146700N
                    轴向弹力:FX=KX(f·x)=282(½×50)=7050N
                    横向弹力:FY=KY·Y=53×30=1590N
                    弯       矩:M=FY·L=1590×5=7950N·m
