一、直管压力平衡式波纹补偿器用途:

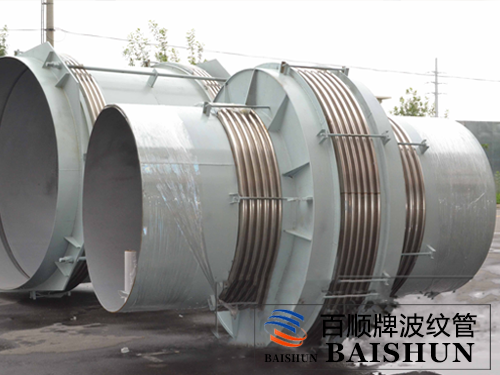

直管压力平衡式波纹补偿器(ZYP型)又称平衡型波纹膨胀节、直管压力平衡波纹管、直管压力平衡膨胀节,它既能补偿管道的轴向位移还能平衡自身的内压推力,产品的中间波纹为工作波纹,两边的波纹为平衡波纹,起到平衡推力的作用。本产品适用于不容易设置固定支架的高位直管线或者大口径管道中。
二、直管压力平衡式波纹补偿器结构:

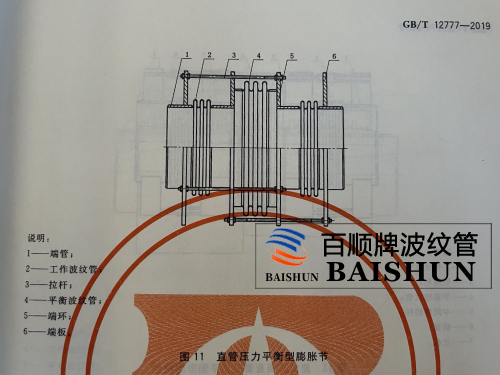

直管压力平衡式波纹补偿器它是由中间工作波、两端小的平衡波、接管、换班及平衡拉杆组成,平衡拉杆还可以用螺纹拉杆和焊接拉板两种结构形式的。螺纹拉杆和焊接拉板在使用过程中主要区别是螺纹拉杆可以起到调节工作波和平衡波的自然长度,而焊接拉板是起到让焊接固定波段不可以自由伸缩。直管压力平衡式波纹补偿器平衡内压推力主要是依靠平衡波的口径_是工作波的一倍,这样一来工作波由于内压引起的向外侧的轴向推力通过平衡拉杆被直管压力平衡波纹管因内压引起的相反方向的推力所抵消,而且还没有轴向推力输出,管道或设备不再受到轴向推力。在正常的补偿位移的过程中,它自身的力平衡关系不变。

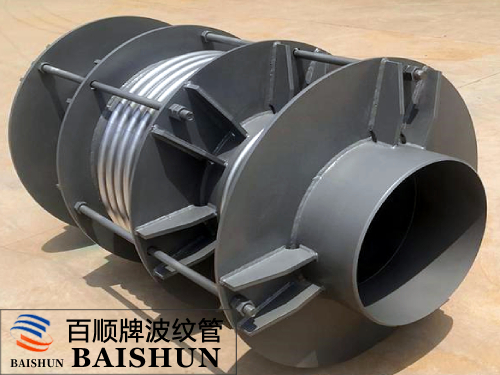

1)法兰连接式

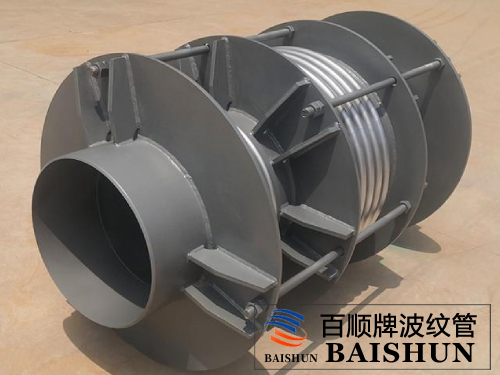

2)接管连接式
四、 直管压力平衡波纹补偿器安装使用注意事项:
1)直管压力平衡式波纹补偿器一般用于架空直管线路,水平安装。
2)安装平衡型波纹膨胀节后,务必拆下所有小拉杆。
四、平衡型膨胀节采购参数
型号:我厂生产dn600-dn2000,压力等级0.1MPa~2.5MPa
