产品简介:
平衡型波纹管膨胀节、平衡式波纹补偿器属于同一种产品。它包括直管压力平衡式波纹补偿器、曲管压力平衡式波纹管膨胀节、旁通压力平衡式波纹补偿器以及内外压力平衡式波纹补偿器。平衡型波纹管补偿器是利用流体力学的平衡原理在轴向型波纹补偿器的基础上进行设计创新的一种新型管道补偿装置。
平衡型波纹管膨胀节可以消除管道的内压力对固定支架的作用力,该类型波纹补偿器自带导向,简化了管网设计的同时,还能方便施工、降低土建造价,提高管道运行安全性。
工作原理:

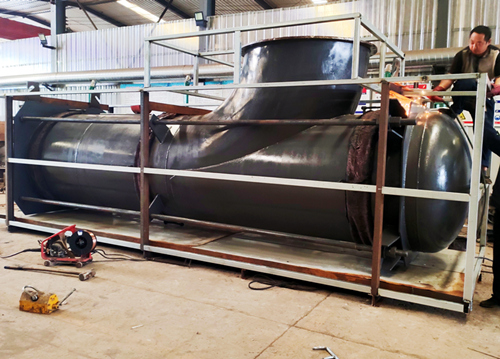

平衡型波纹管膨胀节的结构是由工作波纹管、平衡波纹管、接管、端板及平衡拉杆组成,管道在使用过程中会产生比较大的内压推力,一般不直接与设备相连接需要通过一些泄压手段才能相连。管道在正常运行时,由于受热,波纹管被压缩产生对固定支架的一个推理,但同时由于波纹管受压产生的弹性力与介质内压产生的推理大小相等,方向相反,因此固定支架上没有一点推力。故而平衡式波纹补偿器从根本上解决了盲板力对固定支架的推力问题,从而简化了固定支架的设计和施工,降低了工程造价。压力平衡型波纹管膨胀节能补偿管道系统中的轴向位移,内压推力自身平衡,本产品应用于不宜设置固定支架的高物位置管线中。
安装压力平衡式波纹补偿器的好处:
1.
安装此款补偿器后可以减小对管道固定支架的推力作用,或者可以使管道固定支架做到蕞小,从而大幅度的降低工程造价。
2.
平衡式波纹补偿器从自身结构上解决了管道的导向问题,从而达到设计管网时不必在其另一侧再设导向支架,既简化了管网设计又便于补偿器的施工安装。
3.
由于自身结构的优化,波纹管在变形拉伸的同时其他平衡波纹进行压缩位移。提高了波纹管的耐压性,延长了波纹管使用寿命。
4.
压力平衡型波纹管膨胀节的工作波纹管内部不存在工作介质,所以不可能有积水问题。另外由于套管的存在,当官网停止运行时,管内剩余介质只有沉积在套管中,由于套管下部设有出水口,打开此口介质则会排出。
5.
目前热力架空管线中,为了减小对固定支架的推力,需要同时设置
3
段波纹补偿器,而平衡型波纹管膨胀节只有
2
段波纹管便能解决,因此它是一种较为理想的热力管道补偿器,具有很高的社会效益和经济效益。
