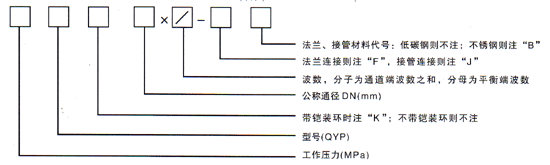

示例:0.25QYP700×8/4JB
表示:公称通径为φ700mm,工作压力0.25Mpa,波数为8/4,不锈钢接管连接的曲管平衡式补偿器
二、使用说明:
1、曲管平衡式补偿器安装在管道的拐弯出或设备相连的空间管道上。
它能补偿轴向位移、横向位移,而不会对管道系统或其他设备产生内压推力。
常用于泵、压缩机、气轮机及其他对载荷敏感的管道系统,且能吸振降噪,_设备安全运行。
[例]某管道系统通径DN为700,工作压力为0.6Mpa,工作温度120℃,安装温度为20℃,_环境温度-10℃,管道材料为碳钢,图中,T点和G点为支点或设备出口、进口。
T、G两点位置的初始位移分别为△X
T=1.7mm,△Y
T=3.0mm,△Z
T=0,△X
G=6mm,△Y
G=4.5mm,△Z
G=3mm,L
1=0.9mm,L
2=5.5m。
解:选700通径工作压力0.6 Mpa(6kg/平方米)的曲管压力平衡型
波纹管。
我们先选0.6QYP700×8/4,接管等零件为碳钢。
