简介:
圆形多波补偿器主要用于电厂烟风道,吸收管道的热位移和减震。本系列产品是根据GB/T12777标准,并参照EJMA设计制造。规格系列为DN100~DN4000等多种,系列外的规格也可以想制造厂另行订货。
性能参数:
1.使用压力(P)-50~100kpa;
2.使用温度(t):≤400℃;
3.波纹管材质:奥氏体不锈钢
4.产品刚度

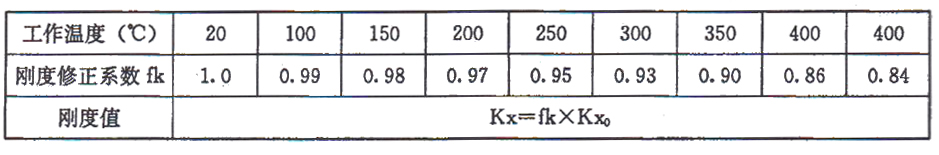

参数表中列出的刚度均系20℃,由下表得到实际温度下对应的刚度:
5.补偿量
补偿器主要吸收轴向位移,参数表中所列的轴向补偿量X
0主要为压缩位移。
单个圆形多波纹补偿器很难吸收径向位移。当需要吸收径向位移时采用两件圆形多波补偿器或选用三维补偿器,或与制造厂联系进行非标设计。
6.疲劳寿命
参数表中所列补偿量对应的疲劳寿命≥1000次。
7.连接方式
内插焊,即管道插入补偿器接口内,插入量为20mm。
订货时需提供的参数:圆管道的外径,产品的长度及补偿量。
